جدول مشخصات لوله کاروگیت

جدول وزن لوله کاروگیت

وزن لوله دوجداره کاروگیت

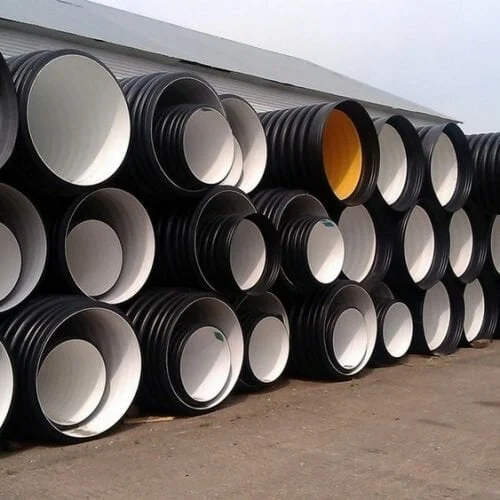

لوله کاروگیت دوجداره به عنوان نسل جدید این لوله‌ها شناخته می شود. دستگاه‌های مدرن و به‌روز , قالبهای اختصاصی و منحصر بفرد و همچنین امکان قرار گیری نوار محافظ بر روی کوپلر این لوله‌ها گواه این موضوع است. شرکت های بسیاری در تولید لوله دوجداره کاروگیت پس از انجام تحقیقات فراوان و تکیه بر دانش مدیران و واحد تحقیق و توسعه خود توانسته است که تغییراتی (انحصاری و مبتکرها) در قالب های کاروگیتور ایجاد کند که نتیجه آن لوله‌ای بسیار مقاوم تر , با کیفیت تر و با عمری طولانی تر نسبت دیگر نمونه‌ها باشد.

این شرکت ها در تولید لوله کاروگیت (لوله دوجداره کاروگیت) به نوآوری و ابتکاری بی مثال دست زده است و توانسته است مدرن ترین فن آوری روز دنیا را در تولید لوله دوجداره کاروگیت بکار گیرد, ماشین آلات تولید لوله کاروگیت موجود درسایت ما همگی ساخت دروسباخ آلمان می باشد و خط تولید تماما (اعم از مکنده و سیلو مواد, گراویمتریک, اکسترودر , کاروگیتور, مخزن خنک کننده , کشنده , اره و دیگر تجهیزات جانبی خط تولید)  از ماشین آلات آلمانی می باشد.

وزن لوله کاروگیت

در لوله کاروگیت وزن لوله اهمیت ندارد , ابعاد و اندازه بسیار مهم است و همچنین لوله دوجداره کاروگیت باید در آزمایشات بتواند حداقل فشار 31.5 کیلیو نیوتون را تحمل نماید . برای لوله دوجداره کاروگیت در استانداردها که در زیر آمده است جدول وزنی وجود دارد که این جدول به عنوان مرجع برای مواد ایرانی و خط تولید لوله دوجداره کاروگیت که بسیار قدیمی هستند صادق است .

در خرید لوله دوجداره کاروگیت به نتایج آزمایش دقت نمائید و تولید کننده حتما به آزمایشگاه لوله دوجداره کاروگیت مجهز باشد و محصولات حتما باید داراری نشان استاندارد باشند. مشخصات فنی و کیفیت لوله دوجداره کاروگیت می‌بایستی با استاندارد DIN16961-2 (مربوط به کنترل ابعاد و مقاومت حلقوی لوله) و EN13476 (سایر آزمون‌های مربوط به مشخصات کیفیت محصول) مطابقت داشته باشد.

البته در تمامی استانداردها و متون مرجع هیچ آزمایشی مربوط به وزن این لوله‌ها وجود ندارد و مورد آزمایش قرار نمیگیرند و اهمیت و دقت آزمایشها را به سمت موضوعات مهم سوق داده‌‌اند مانند : حداقل مقاومت حلقوی (Ring Stiffness) برای لوله های کاروگیت براساس استاندارد DIN16961-2 می‌بایستی حداقل معادل SR24=31/5 KN/M2 باشد.

نوع و کیفیت اتصالات مورد نیاز برای لوله‌ها الزاما می‌بایست مطابق با معیارهای فنی ارائه شده دراستانداردهای DIN16961-2, EN13476, ASTM-849 باشد , سطوح داخلی و خارجی لوله و اتصالات باید صاف و تمیز بوده و نباید هیچ گونه شیار و تاول و سوراخ و یا هر گونه ناهمگونی دیگری در آن مشاهده گردد , لایه صاف داخلی لوله های کاروگیت درخواستی باید از ‌ضخامت لازم جهت امکان استفاده از سیستم تحت فشار شستشوی لوله (Water Jet) برخوردار و داخل لوله ها کاملا صاف و دارای پوشش رنگ روشن باشد , مواد اولیه مصرفی برای لایه های خارجی و داخلی مطابق با مفاد استاندارد ISIRI7174 باشد.

• متن استاندارد INSO 9116-1
• متن استاندارد INSO 9116-2
• متن استاندارد INSO 9116-3
• متن استاندارد DIN 16961-1
• متن استاندارد DIN 16961-2
• متن استاندارد EN 13476

مقادیر فوق با احتساب ± 10 mm میباشد

آزمون های لوله کاروگیت جهت تائیدیه کیفیت و استاندارد بودن:

• تست ضربه لوله کاروگیت
• بررسی و مناسب بودن کیفیت ظاهری لوله کاروگیت
• نشانه گذاری و مارکینگ لوله کاروگیت
• حداقل ضخامت لایه بیرونی لوله دوجداره کاروگیت
• حداقل ضخامت لایه داخلی لوله دوجداره کاروگیت
• نرخ جریان مذاب لوله کاروگیت
• دانسیته لوله کاروگیت
• پایداری حرارتی لوله کاروگیت
• مقدار دوده
• پراکنش دوده
• آزمون آون مواد اولیه لوله کاروگیت
• مقاومت حلقوی اسمی لوله دوجداره کاروگیت
• مقاومت حلقوی بلند مدت لوله دوجداره کاروگیت
• انعطاف پذیری لوله کاروگیت

ابعاد سایزی لوله های کاروگیت

سایز لوله های کاروگیت به جهت نوع پروژه های اجرایی دارای ابعاد گوناگون میباشد که در روند اجرای پروژه ها میتواند نقشی کلیدی ایفا نماید چرا که هر سایز مختص به محلی خاص از پروژه میباشد .در زیر سایزهای لوله کاروگیت را به اینچ و میلیمتر تعریف نموده ایم تا در صورت نیاز مقایسه ای از لحاظ ابعادی داشته باشید.

    لوله کاروگیت ۱۱۰ میلیمتر ,قطر داخلی ۱۱۰ میلیمتر ,قطر خارجی ۱۲۹ میلیمتر ,لوله کاروگیت ۴ اینچ

    لوله کاروگیت ۱۶۰ میلیمتر ,قطر داخلی ۱۶۰ میلیمتر ,قطر خارجی ۱۸۷ میلیمتر ,لوله کاروگیت ۶ اینچ

    لوله کاروگیت ۲۰۰ میلیمتر ,قطر داخلی ۲۰۰ میلیمتر ,قطر خارجی ۲۳۳ میلیمتر ,لوله کاروگیت ۸ اینچ

    لوله کاروگیت ۲۵۰ میلیمتر ,قطر داخلی ۲۵۰ میلیمتر,قطر خارجی ۲۹۱ میلیمتر ,لوله کاروگیت ۱۰ اینچ

    لوله کاروگیت ۳۱۵ میلیمتر ,قطر داخلی ۳۱۵ میلیمتر ,قطر خارجی ۳۶۷ میلیمتر ,لوله کاروگیت ۱۲ اینچ

    لوله کاروگیت ۴۰۰ میلیمتر ,قطر داخلی ۴۰۰ میلیمتر ,قطر داخلی ۴۶۸ میلیمتر ,لوله کاروگیت ۱۶ اینچ

    لوله کاروگیت ۵۰۰ میلیمتر ,قطر داخلی ۵۰۰ میلیمتر ,قطر خارجی ۵۸۴ میلیمتر ,لوله کاروگیت ۲۰ اینچ

    لوله کاروگیت ۶۰۰ میلیمتر ,قطر داخلی ۶۰۰ میلیمتر ,قطر خارجی ۷۰۸ میلیمتر ,لوله کاروگیت ۲۴ اینچ

    لوله کاروگیت ۷۰۰ میلیمتر ,قطر داخلی ۷۰۰ میلیمتر ,قطر خارجی ۸۲۷ میلیمتر ,لوله کاروگیت ۲۸ اینچ

این سایزها از انواع پر مصرف در زمینه لوله های کاروگیت میباشد که اختصارا به آنها اشاره گردید .ضمن اینکه لوله های کاروگیت فاضلابی را صرفا با قطر داخلی لوله مورد سنجش سایز قرار میدهند و قطر بیرونی در سایز لوله های کاروگیت به هیچ عنوان ملاک عمل نمیباشد ضمن اینکه در سایزهای بالاتر و به جهت تنوع در نوع فشار قطر لوله از داخل کم نمیشود و فقط ارتفاع و فواصل کنگره های لوله های کاروگیت کوتاهتر میگردد.

سایز لوله کاروگیت

سایز لوله کاروگیت دوجداره فاصلابی در کارخانه تولید کننده لوله کاروگیت بسیار کامل بوده و ما در کارخانه تولیدی با تکنولوژی روز آلمان بزرگترین تولید کننده لوله کاروگیت در قطر 3200 میلیمتر در خاورمیانه میباشیم. سایز لوله کاروگیت پلی اتیلن در جدول زیر بیسار دقیق تشریح شده است برای انتخاب بهترین سایز متناسب با پروژه خود قبل از اقدام به سفارش با مشاورین با تجریه مادر زمینه انتخاب بهترین سایز لوله کاروگیت مشاوره کنید ما در کارخانه اکثر سایز های لوله های کاروگیت را تولید و عرضه میکنیم و برای صادرات لوله کاروگیت آماده همکاری میباشیم.

سایزبندی لوله کاروگیت

    سایز لوله کاروگیت ۱۱۰ میلیمتر – قطر داخلی ۱۱۰ میلیمتر – قطر خارجی ۱۲۹ میلیمتر – سایز لوله کاروگیت ۴ اینچ

    سایز لوله کاروگیت ۱۶۰ میلیمتر – قطر داخلی ۱۶۰ میلیمتر – قطر خارجی ۱۸۷ میلیمتر – سایز لوله کاروگیت ۶ اینچ

    سایز لوله کاروگیت ۲۰۰ میلیمتر – قطر داخلی ۲۰۰ میلیمتر – قطر خارجی ۲۳۳ میلیمتر – سایز لوله کاروگیت ۸ اینچ

    سایز لوله کاروگیت ۲۵۰ میلیمتر – قطر داخلی ۲۵۰ میلیمتر – قطر خارجی ۲۹۱ میلیمتر – سایز لوله کاروگیت ۱۰ اینچ

    سایز لوله کاروگیت ۳۱۵ میلیمتر – قطر داخلی ۳۱۵ میلیمتر – قطر خارجی ۳۶۷ میلیمتر – سایز لوله کاروگیت ۱۲ اینچ

    سایز لوله کاروگیت ۴۰۰ میلیمتر – قطر داخلی ۴۰۰ میلیمتر – قطر داخلی ۴۶۸ میلیمتر – سایز لوله کاروگیت ۱۶ اینچ

    سایز لوله کاروگیت ۵۰۰ میلیمتر – قطر داخلی ۵۰۰ میلیمتر – قطر خارجی ۵۸۴ میلیمتر – سایز لوله کاروگیت ۲۰ اینچ

    سایز لوله کاروگیت ۶۰۰ میلیمتر – قطر داخلی ۶۰۰ میلیمتر – قطر خارجی ۷۰۸ میلیمتر – سایز لوله کاروگیت ۲۴ اینچ

    سایز لوله کاروگیت ۷۰۰ میلیمتر – قطر داخلی ۷۰۰ میلیمتر – قطر خارجی ۸۲۷ میلیمتر – سایز لوله کاروگیت ۲۸ اینچ

سایز لوله کاروگیت دوجداره

سایزبندی لوله کاروگیت بیشتر در سایز های زیر 700 میلیمتر مورد استفاده قرار میگیرد و این سایزها از انواع پر مصرف در زمینه لوله های کاروگیت میباشد که اختصارا به آنها اشاره شد. در ضمن اینکه لوله های کاروگیت فاضلابی را صرفا با قطر داخلی لوله مورد سنجش سایز لوله کاروگیت قرار میدهند و قطر بیرونی لوله ها در سایز لوله  کاروگیت به هیچ عنوان ملاک اصلی نمیباشد ضمنا اینکه در سایزهای بالاتر و به جهت تنوع در نوع فشار بر کیلو نیوتن قطر لوله از داخل کم نمیشود و فقط ارتفاع و فواصل کنگره های لوله های کاروگیت کوتاهتر خواهد شد.

انتخاب سایز مناسب لوله کاروگیت:

برای بهترین انتخاب سایز لوله کاروگیت اگر نیازمند به مشاوره با مهندسین با تجریه هستید میتوانید به صورت آنلاین در واتساپ یا بصورت تلفنی از خدمات ما بهرمند شوید. ما بزرگترین کارخانه تولید لوله کاروگیت دوجداره اسپیرال مسلح در خاورمیانه هستیم و آماده تولید و عرضه تمامی سایز های ممکن تا قطر 5000 میلیمتر هم به روش لوله های SPR در محل پروژه شما هستیم.

برای دانش بیشتر درباره لوله های کاروگیت بالای 3200 میلیمتر با ما در تماس باشید و از راهکارهای مهندسی و تکنولوژی برتر روز دنیا مطلع شوید. شرکت ما علاوه بر تولید لوله کاروگیت در سایز ها و مدل های مختلف تولید کننده منهول پلی اتیلن – سپتیک تانک پلی اتیلن – دستگاه جوش پلی اتیلن و لوله زهکش میباشد که تمامی محصولات خود را با ارائه ضمانت نامه های معتبر و گارانتی تولید و عرضه مینماید.
