بررسی ساخت دقیق ترین سنسور PT100 و سیم و کابل ترموکوپل برند مانیاد صنعت

ساخت دقیق ترین سنسور PT100 و سیم و کابل ترموکوپل توسط مانیاد صنعت رادین آژند

به گزارش این خبرگزاری، یکی از شرکت های مشهور ایرانی به نام مانیاد صنعت رادین آژند توانسته است دقیق ترین سنسور PT100 که از نوع سنسورهای دما محسوب می گردد را تولید و ارائه کند. این شرکت همچنین توانسته است در زمینه ساخت سیم و کابل ترموکوپل و RTD و همچنین کابل های سنسوری به خودکفایی کامل برسد. در ادامه درباره این تجهیزات حرفه ای ابزار دقیق مفصل تر صحبت خواهد شد.

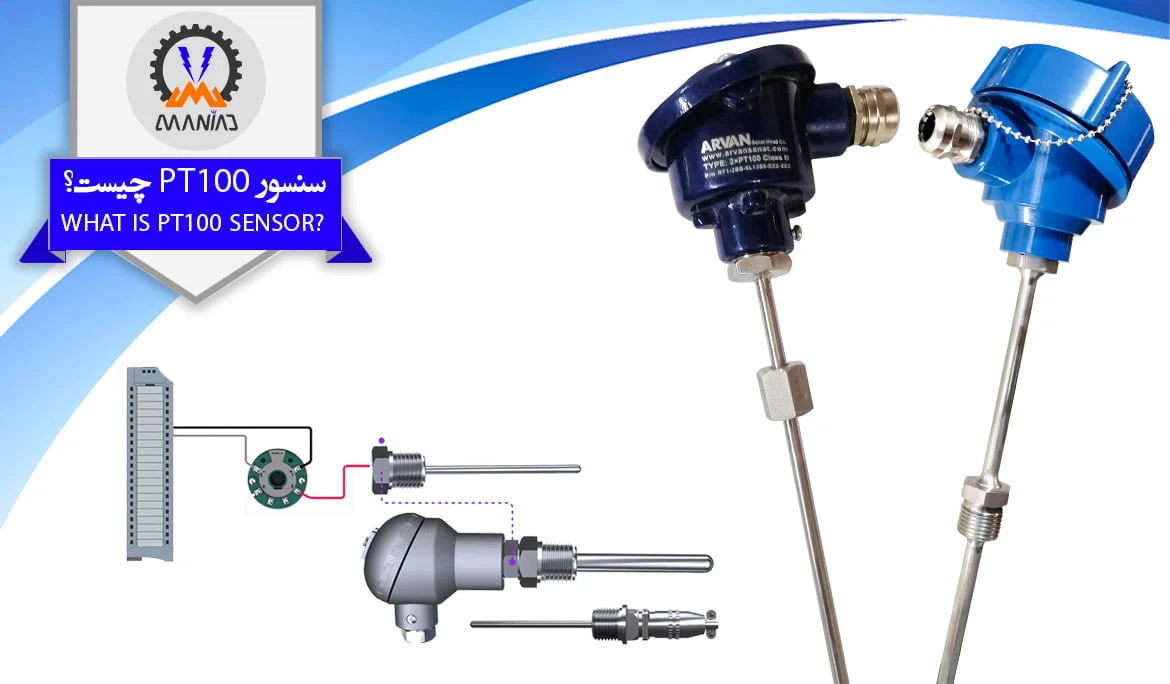

سنسور PT100 چیست و چگونه کار می کند؟

سنسور PT100 یک سنسور دمای 0 درجه سانتی گراد است که دارای 100 اهم است و این با افزایش دما مقاومت الکتریکی آن را افزایش می دهد. این سنسور PT100 هسته حساس به دما هر دماسنج مقاومتی است. صرف نظر از روش نصب، این ویژگی های آن است که در درجه اول ویژگی های اندازه گیری فنی سنسور را تعیین می کند.

افزایش مقاومت PT100 خطی نیست بلکه پلاتین را افزایش داده و مشخص می کند به گونه ای که از طریق جداول می توان دمای دقیق مربوط به آن را پیدا کرد. به طور معمول، سنسورهای صنعتی PT100 به روشی مشابه ترموکوپل ها، یعنی در داخل یک لوله فولادی ضد زنگ یا مواد دیگر (غلاف) در کپسول تولید می شوند. در یک انتها عنصر حساس (حسگر RTD) و در انتهای دیگر ترمینال الکتریکی کابل ها قرار دارد که در داخل یک محفظه آلومینیومی دایره ای (هدر) قرار دارد.

نقل قول “اصطلاح PT100 نشان دهنده 2 مورد است: 1) بخش اول PT، نشان دهنده این است که این حسگر اندازه گیری دما از Platinum (پلاتین) ساخته شده است. بخش دوم که عدد 100 است، مربوط به میزان مقاومت سنسور در دمای 0 درجه سانتیگراد است. متریال دیگری نظیر نیکل (Ni)، مس (Cu) با مقدار مقاومت های مختلف مانند 50Ω، 500Ω و 1000Ω قابل استفاده هستند و بدین صورت می توان سنسورها را شناسایی کرد تظیر (PT1000، Cu100 و Ni120). رایج ترین و مرسوم ترین دماسنج ها، PT100 (پی تی 100) است که در بسیاری از صنایع بزرگ و کوچک به منظور اندازه گیری دقیق دما مورد استفاده قرار می گیرند.”

ساخت PT100

لازم به ذکر است که بسته به نوع ساخت، قسمت wound سنسور PT100 به عنوان یک سیم حساس به دما یا نوار پلاتین در یک ساختار سرامیکی یا شیشه ای یا به عنوان یک لایه نازک روی یک صفحه سرامیکی محصور می شود.

خبر مرتبط:  قیمت پوستر و پرده زبرا را از بهترین های بازار بپرسید

پایانه های عنصر اندازه گیری به گونه ای به مقاومت فعال متصل می شوند که در برابر لرزش مقاوم باشند. در مورد چندین ماژول PT100، سیم پیچ های مرتبط با طول های مختلف جفت ترمینال شناسایی می شوند. اصل فعال PT100 تعدیل مقاومت الکتریکی آن است که بسته به دمایی که در معرض آن قرار می گیرد متفاوت است. به عنوان یک جزء توسعه یافته، PT100 میانگین دمای فعلی را در تمام طول خود جمع آوری می کند. تمام واحدهای پلاتین PT100 عرضه شده و مونتاژ شده توسط SRC با مقادیر پایه و انحرافات مجاز DIN IEC 751 مطابقت دارند. مقادیر DIN برای مقدار اسمی 100 اهم اعمال می شود. پایداری دمایی PT100 در رابطه با مقادیر اندازه گیری شده آن نیز با الزامات DIN IEC مطابقت دارد یا از آن فراتر می رود.

سنسورهای PT100 – انواع و ساختارها

برای اندازه گیری دمای ایمن با پلاتین PT100، لازم است که خواص مکانیکی و تکنیک های اندازه گیری آن (اندازه، شکل، مقاومت در برابر ارتعاشات، محدوده دما، زمان پاسخ، مقاومت عایق و غیره) مورد استفاده قرار گیرد. اکثر مدل‌های استاندارد از یک لوله محافظ فولادی ضد زنگ تشکیل شده‌اند که سنسور روی آن قرار می‌گیرد و دارای یک خروجی از طریق کابل، کانکتور یا سر است.

جدا از نیاز به انتخاب مدل PT100 مناسب، نصب در جایی که می خواهید اندازه گیری کنید از اهمیت ویژه ای برخوردار است. این نیاز به دانش بالایی دارد، بنابراین توصیه تکنسین برنامه ما را توصیه می کنیم.

مزایای سنسورهای PT100

PT100 ها کمی گران تر هستند و به اندازه ترموکوپل ها از نظر مکانیکی سفت نیستند، به ویژه در کاربردهای دمای پایین تر از آنها برتری دارند. (100- تا 200 درجه). سنسورهای PT100 به راحتی می توانند دقت را در عرض یک دهم درجه ارائه دهند با این مزیت که PT100 به تدریج فرو نمی ریزد و قرائت های نادرست نشان می دهد، اما معمولاً باز می شود، در این مرحله متر فوراً خرابی سنسور را تشخیص می دهد و هشدار می دهد.

این رفتار در همه انواع دستگاه‌هایی که انحراف دمایی شناسایی نشده ممکن است باعث آسیب جدی شود، یک مزیت بزرگ است. علاوه بر این، PT100 را می توان با استفاده از یک کابل مسی معمولی برای ساخت پسوند، در فاصله مشخصی از متر قرار داد و مشکل خاصی نداشت. کاهش تلفات سیگنال به نوع اتصال بستگی دارد، ما آنها را در زیر نشان می دهیم.

خبر مرتبط:  هانکوک با لاستیک بدون باد مشکل پنچری را حل کرد

موارد احتیاط

در محیط های بسیار مرطوب، خراب شدن کابل ها و عبور جریان بین آنها از طریق رطوبت متراکم، معمول است. اگرچه این جریان “نشتی” کم است، اما باعث می شود دمایی کمتر از حد واقعی بر روی خواننده ظاهر شود. این نشتی ها همچنین می تواند از زنگ زدگی، رطوبت یا گرد و غبار پوشاندن انتهای آن رخ دهد.

از شرح روش‌های اندازه‌گیری، واضح است که برخلاف ترموکوپل‌ها، دو واحد خواننده نمی‌توانند به یک Pt100 متصل شوند، زیرا هر کدام جریان تحریک خود را ارائه می‌کنند.

هنگام خرید سنسور Pt100، به خاطر داشته باشید که کیفیت و قیمت های متفاوتی برای عنصر سنسور در انتهای سنسور Pt100 وجود دارد. بهترین کیفیت ها از سیم پلاتین واقعی ساخته شده اند، در حالی که برخی از سنسورهای ارزان قیمت با یک پوشش رسانا بر روی یک بستر آلومینا (سرامیک) ساخته شده اند، که دومی دقت کمتری دارد.

به طور کلی، Pt100 نباید در مکان هایی که در معرض لرزش زیاد هستند نصب شود زیرا احتمال ترک خوردن آن وجود دارد.

پیکربندی انواع PT100

PT100 2 سیم

ساده ترین (اما حداقل توصیه شده) راه برای اتصال فقط با دو کابل است. این فقط برای اندازه گیری در فاصله حداکثر 10 متری از ترموستات توصیه می شود زیرا سنسور pt100 از آنجا ممکن است سیگنال را از دست بدهد.

PT100 3 سیم

حالت اتصال سه سیم رایج ترین و پرکاربردترین حالت برای فرآیندهای صنعتی است، مشکل عیب ناشی از کابل ها را به خوبی حل می کند. تنها شرط این است که سه کابل مقاومت الکتریکی یکسانی داشته باشند زیرا سیستم اندازه گیری (تقریباً همیشه) بر اساس پل وتستون است. البته برای این نوع اتصال باید یک دما خوان داشته باشید. بیشتر تجهیزات صنعتی برای اتصال سه سیم در نظر گرفته شده است.

PT100 4 سیم

روش چهار سیم از همه دقیق تر است و در آزمایشگاه استفاده می شود. چهار سیم ممکن است متفاوت باشد (مقاومت متفاوت) اما ابزار خواندن گران تر است.

سیم و کابل ترموکوپل چیست؟

سیم ترموکوپل یا کابل ترموکوپل (Thermocouple wire and cable) یک جفت رسانای جامد (یا جفت) جداگانه عایق بندی شده به اندازه نوع خاصی از ترموکوپل است. سیم ترموکوپل از این جهت از کابل ترموکوپل متمایز می شود که رسانای آن از یک عنصر جامد تشکیل شده است.

نقل قول: “کابل های جبرانی محل اتصال ترموکوپل و محل مقایسه هستند. سیم ها از مواد جایگزینی ساخته شده اند که با ترموکوپل های مرتبط مربوطه یکسان نیستند. با این حال، در محدوده مجاز بر اساس DIN 43722 برای دما. اما آنها خواص ترموالکتریکی یکسانی دارند.”

طبق قانون مدار همگن، جنس ترموکوپل و محل مقایسه نباید متفاوت باشد. از نظر تئوری، ترموکوپل را می توان به سایت مقایسه هدایت کرد، اما این کار عمدتاً به دلایل هزینه انجام نمی شود.

خبر مرتبط:  تماشای مداوم تلویزیون خطر لختگی خون را افزایش می دهد

سیم های ترموکوپل هادی های بسیار ارزشمندی برای ساخت ترموکوپل ها هستند، زیرا هدایت الکتریکی برتر و همچنین خطاهای اندازه گیری کمتری را ارائه می دهند.

سیم های ترموکوپل هادی های بسیار ارزشمندی برای تولید ترموکوپل ها هستند زیرا رسانایی الکتریکی برتر و همچنین خطای اندازه گیری کمتری را ارائه می دهند.

انواع ترموکوپل

جدول زیر انواع مختلف ترموکوپل های موجود در سیم را با آلیاژهای مربوطه خود مشخص می کند:

  1. Chromel – Alumel: نوع K
  2. آهن – کنستانتان: نوع J
  3. مس – کنستانتان: نوع T
  4. Chromel – Constantan: نوع E
  5. Nicrosil – Nisil: نوع N
  6. پلاتین – رودیوم: نوع S

مگر اینکه طور دیگری مشخص شده باشد، تمام سیم های ترموکوپل دارای محدودیت های خطای خاصی هستند که به عنوان درجه ترموکوپل نیز شناخته می شوند.

حد خطا: ASTM/ANSI E-230

عایق ها: سیم ترموکوپل

کاربرد صنعتی و دمای آستانه عملیاتی، عایق مورد نظر برای سیم را مشخص می کند. به یاد داشته باشید که مهندسان Tei خوشحال خواهند شد که به شما در انتخاب مناسب ترین ورودی کمک کنند.

    نقل قول: “فروش اینترنتی سیم ترموکوپل،  مدتی است که در کشور ما نیز رونق گرفته است. یکی از فواید این روش فروش سیم ترموکوپل تیپ K ، ارائه مشخصات فنی کامل و قیمت سیم ترموکوپل است. که به نظر کارشناسان مانیاد صنعت، این کار باعث افزایش آگاهی خریداران و همچنین حذف بعضی از افراد سودجو شده است. تجربه به ما نشان داده است، اگر سیم ترموکوپل محصول BLF ایتالیا اورجینال  با قیمت مناسب به مشتری عرضه گردد، یکی از بهترین گزینه ها خواهد بود.”

برای خرید انواع سیم و کابل ترموکوپل به این مطلب https://maniadsanat.com/product-category/thermocouple-wire-and-cable/ مراجعه کنید.

  1. PVC (105ºC): سیستم هایی با رطوبت بالا
  2. ترموپلاستیک با چگالی بالا (240 درجه سانتیگراد): مقاوم در برابر سایش، رطوبت و دمای متوسط
  3. ترموپلاستیک غنی شده (400 درجه سانتیگراد): ظرفیت اندازه گیری بالا در دمای بالا و محیط های مرطوب
  4. فایبرگلاس (400 درجه سانتیگراد): ظرفیت اندازه گیری در دمای بالا

جمع بندی

در این مطلب آموزشی، به طور کامل درباره سنسورهای PT100 و سیم و کابل ترموکوپل پرداخته شد. برای بالا بردن اطلاعات خود در این زمینه می توانید به سایت شرکت مانیاد صنعت به آدرس https://maniadsanat.com/ مراجعه کنید.
