منبع دوجداره | راهنمای جامع طراحی، کاربرد و بهینه سازی مخازن دوجداره

منابع دوجداره راهکاری هوشمندانه برای نگهداری مواد در شرایط دمایی و فشاری خاص نقش حیاتی در صنایع گوناگون ایفا می کنند. این مخازن پیشرفته با بهره گیری از اصول مهندسی دقیق و فناوری های نوین امکان ذخیره سازی ایمن و کارآمد مواد حساس به دما و فشار را فراهم می آورند. در این مقاله به بررسی جامع این منابع از اصول عملکرد اجزای اصلی تا کاربردهای صنعتی استانداردهای بین المللی فناوری های پیشرفته چالش ها و نکات بهینه سازی می پردازیم.

تعریف و عملکرد فنی منبع دوجداره

منبع دوجداره یا مخزن دوجداره (Double-Walled Vessel) نوعی مخزن مهندسی شده است که از دو دیواره مجزا داخلی و خارجی تشکیل شده و فضای بین این دو دیواره به منظور ایجاد شرایط عایق بندی حرارتی خلاء یا گردش سیال خنک کننده/گرم کننده طراحی شده است. هدف اصلی استفاده از منابع دوجداره کنترل دقیق دمای محتویات داخلی و حفظ پایداری شرایط فرآیندی است. این امر به ویژه در صنایعی که با مواد حساس به دما مانند مواد غذایی دارویی شیمیایی و گازهای مایع کار می کنند از اهمیت بالایی برخوردار است.

عملکرد فنی یک منبع دوجداره بر اساس اصول انتقال حرارت و مکانیک سیالات بنا شده است. دیواره داخلی مخزن مستقیماً با ماده ذخیره شده در تماس است و وظیفه اصلی آن تحمل فشار و حفظ یکپارچگی ساختاری محتویات است. دیواره خارجی به عنوان یک لایه محافظ عمل کرده و از انتقال حرارت ناخواسته بین محیط و محتویات داخلی جلوگیری می کند. فضای بین دو دیواره نقش کلیدی در عایق بندی حرارتی ایفا می کند و بسته به نوع کاربرد می تواند به صورت خلاء پر شده با مواد عایق یا به عنوان کانالی برای گردش سیال تنظیم دما طراحی شود.

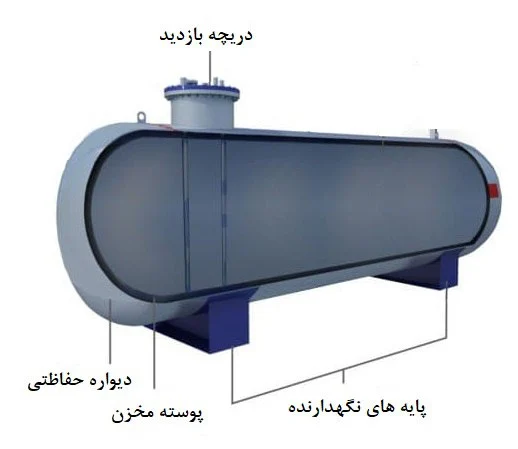

اجزای اصلی و اصول کارکرد آن

یک منبع دوجداره از اجزای اصلی متعددی تشکیل شده که هر کدام وظایف خاصی را بر عهده دارند. درک اصول کارکرد هر یک از این اجزا برای طراحی بهره برداری و نگهداری صحیح این منابع ضروری است.

۱. دیواره داخلی (Inner Wall)

• جنس : معمولاً از فولادهای ضد زنگ (استنلس استیل) سری ۳۰۰ (مانند ۳۰۴ ۳۱۶ و ۳۱۶L) به دلیل مقاومت بالا در برابر خوردگی استحکام مکانیکی مناسب در دماهای مختلف و قابلیت جوشکاری خوب انتخاب می شود. در کاربردهای خاص ممکن است از آلیاژهای خاص مانند آلیاژهای نیکل یا تیتانیوم نیز استفاده شود.
• وظیفه : تحمل فشار داخلی ناشی از محتویات مخزن و فشار خارجی ناشی از خلاء (در صورت وجود). حفظ یکپارچگی و جلوگیری از نشت مواد.
• اصول کارکرد : طراحی دیواره داخلی بر اساس استانداردهای مخازن تحت فشار (مانند ASME Section VIII Division ۱ EN ۱۳۴۴۵) انجام می شود. محاسبات ضخامت دیواره بر اساس فشار طراحی دما جنس ماده و ضریب اطمینان مناسب صورت می گیرد.

۲. دیواره خارجی (Outer Wall)

• جنس : معمولاً از فولاد کربنی یا استنلس استیل با گرید پایین تر نسبت به دیواره داخلی انتخاب می شود. در برخی موارد ممکن است از مواد کامپوزیتی یا پلاستیک های مهندسی نیز استفاده شود.
• وظیفه : محافظت از دیواره داخلی در برابر آسیب های مکانیکی خوردگی محیطی و تابش مستقیم نور خورشید. ایجاد فضای عایق بندی حرارتی. تحمل فشار خارجی اتمسفر و فشار داخلی (در صورت وجود فشار در فضای بین دو دیواره).
• اصول کارکرد : طراحی دیواره خارجی نیز بر اساس استانداردهای مهندسی و با توجه به شرایط محیطی و نوع عایق بندی انجام می شود. در مواردی که فضای بین دو دیواره تحت خلاء است دیواره خارجی باید قادر به تحمل فشار اتمسفر باشد.

۳. فضای بین دو دیواره (Inter-Wall Space)

• نوع عایق بندی :
• خلاء (Vacuum Insulation) : ایجاد خلاء بالا (معمولاً در محدوده ۱۰^–۳ تا ۱۰^–۶ میلی بار) در فضای بین دو دیواره روش بسیار موثری برای کاهش انتقال حرارت به روش های رسانش و همرفت است. این روش به ویژه در مخازن نگهداری گازهای مایع در دماهای بسیار پایین (cryogenic) کاربرد دارد. برای حفظ خلاء از مواد جاذب گاز (جاذب های مولکولی – Molecular Sieves) در فضای بین دو دیواره استفاده می شود.
• عایق های حرارتی (Thermal Insulation) : استفاده از مواد عایق حرارتی مانند پشم شیشه پشم سنگ پرلیت و عایق های فوم پلی یورتان در فضای بین دو دیواره روش دیگری برای کاهش انتقال حرارت است. انتخاب نوع عایق به دمای کاری هزینه و فضای موجود بستگی دارد. عایق های فوم پلی یورتان به دلیل راندمان عایق بندی بالا و سهولت اجرا کاربرد گسترده ای دارند. عایق های خلاء چندلایه (MLI – Multi-Layer Insulation) نیز در کاربردهای خاص با نیاز به عایق بندی بسیار بالا استفاده می شوند.
• گردش سیال (Fluid Circulation) : در برخی کاربردها فضای بین دو دیواره به عنوان کانالی برای گردش سیال خنک کننده (مانند آب روغن یا مبرد) یا گرم کننده (مانند بخار یا روغن داغ) طراحی می شود. این روش برای کنترل دقیق دما و فرآیندهای گرمایش یا سرمایش سریع کاربرد دارد.
• اصول کارکرد :
• عایق بندی خلاء : کاهش انتقال حرارت از طریق حذف مولکول های هوا در فضای بین دو دیواره. خلاء بالا باعث کاهش رسانش و همرفت حرارتی می شود. تابش حرارتی نیز با استفاده از سطوح بازتابنده (مانند فویل های آلومینیومی) کاهش می یابد.
• عایق های حرارتی : کاهش انتقال حرارت از طریق استفاده از موادی با رسانایی حرارتی پایین. مواد عایق با ایجاد مقاومت حرارتی بالا جریان حرارت را محدود می کنند.
• گردش سیال : انتقال حرارت از طریق جابجایی حرارت توسط سیال در گردش. با کنترل دمای سیال و نرخ جریان می توان دمای دیواره داخلی و محتویات مخزن را تنظیم کرد.

۴. اتصالات و نازل ها (Connections and Nozzles)

• انواع : نازل های ورودی و خروجی مواد نازل های ابزار دقیق (مانند ترموکوپل گیج فشار سنسور سطح) نازل های تخلیه و هواگیری و اتصالات مربوط به سیستم عایق بندی (مانند پمپ خلاء سیستم گردش سیال).
• جنس : مطابق با جنس دیواره داخلی و خارجی و با توجه به نوع سیال و شرایط کاری انتخاب می شود.
• وظیفه : ایجاد امکان دسترسی به داخل مخزن برای پر کردن تخلیه اندازه گیری کنترل و نگهداری.
• اصول کارکرد : طراحی اتصالات و نازل ها باید به گونه ای باشد که ضمن حفظ یکپارچگی ساختاری و عایق بندی حرارتی مخزن امکان اتصال تجهیزات جانبی و ابزار دقیق را فراهم کند. استفاده از فلنج های استاندارد (مانند ASME B۱۶.۵ EN ۱۰۹۲–۱) و واشرهای مناسب برای آب بندی و جلوگیری از نشت ضروری است. در منابع دوجداره با عایق بندی خلاء اتصالات باید به گونه ای طراحی شوند که از نفوذ هوا به فضای خلاء جلوگیری کنند (مانند اتصالات خلاء با اورینگ یا فلنج های KF/ISO).

۵. سیستم های پشتیبانی و نگهداری (Support and Maintenance Systems)

• انواع : پایه ها تکیه گاه ها کمربندها سیستم های مهاربندی و سیستم های پایش و کنترل.
• جنس : معمولاً از فولاد کربنی یا استنلس استیل با توجه به بارگذاری و شرایط محیطی انتخاب می شود.
• وظیفه : تحمل وزن مخزن و محتویات حفظ پایداری و جلوگیری از جابجایی و لرزش و فراهم کردن امکان دسترسی برای بازرسی و نگهداری.
• اصول کارکرد : طراحی سیستم های پشتیبانی بر اساس محاسبات استاتیکی و دینامیکی و با توجه به استانداردهای مهندسی سازه انجام می شود. در منابع دوجداره بزرگ ممکن است از سیستم های مهاربندی برای مقابله با بارهای باد و زلزله نیز استفاده شود. سیستم های پایش و کنترل (مانند سنسورهای دما فشار سطح و نشت یاب ها) به منظور اطمینان از عملکرد صحیح و ایمن مخزن و تشخیص زودهنگام هرگونه مشکل احتمالی به کار می روند.

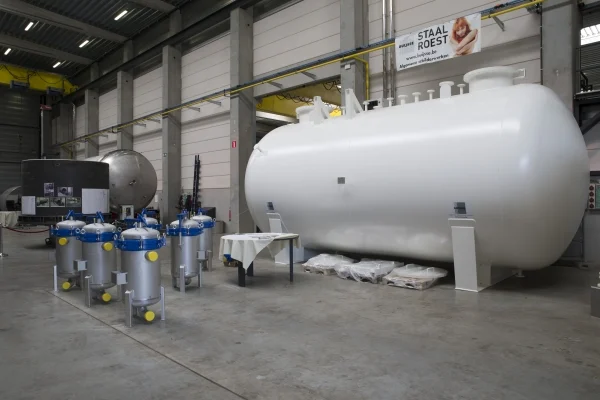

کاربردهای صنعتی مخزن دوجداره

منابع دوجداره به دلیل قابلیت کنترل دقیق دما و فشار در صنایع متنوعی کاربرد دارند. در زیر به برخی از مهم ترین کاربردهای صنعتی و مثال هایی از صنایع مختلف اشاره می شود :

۱. صنایع غذایی و نوشیدنی

• نگهداری مواد غذایی حساس به دما : شیر آبمیوه بستنی شکلات روغن های خوراکی مواد اولیه دارویی و مکمل های غذایی.
• مثال ها : مخازن نگهداری شیر در کارخانجات لبنیات با سیستم خنک کننده برای جلوگیری از فساد میکروبی. مخازن حمل و نقل بستنی با عایق بندی خلاء برای حفظ دمای بسیار پایین. مخازن فرآوری شکلات با سیستم گرمایش دقیق برای کنترل ویسکوزیته.
• استانداردها : FDA (سازمان غذا و داروی آمریکا) EHEDG (گروه مهندسی و طراحی بهداشت تجهیزات اروپا) ۳-A Sanitary Standards (استانداردهای بهداشتی ۳-A). این استانداردها بر بهداشت قابلیت شستشو و مواد مجاز در تماس با مواد غذایی تاکید دارند.

۲. صنایع شیمیایی و پتروشیمی

• نگهداری مواد شیمیایی حساس به دما و فشار : مواد اولیه پلیمری حلال ها اسیدها بازها مواد منفجره مواد رادیواکتیو.
• مثال ها : مخازن راکتورهای شیمیایی با سیستم کنترل دما برای انجام واکنش های گرماگیر و گرمازا. مخازن ذخیره سازی مواد اولیه پلیمری در دماهای پایین برای جلوگیری از پلیمریزاسیون ناخواسته. مخازن حمل و نقل مواد شیمیایی خطرناک با عایق بندی و سیستم های ایمنی پیشرفته.
• استانداردها : ASME Section VIII Division ۱ & ۲ (استاندارد مخازن تحت فشار) API ۶۵۰ (استاندارد مخازن ذخیره سازی جوشکاری شده) ISO ۲۸۰۰۰ (استاندارد سیستم مدیریت ایمنی زنجیره تامین). این استانداردها بر ایمنی استحکام ساختاری و سازگاری مواد با مواد شیمیایی تاکید دارند.

۳. صنایع دارویی و بیوتکنولوژی

• نگهداری مواد دارویی حساس به دما : واکسن ها داروها مواد اولیه دارویی محصولات بیولوژیکی نمونه های آزمایشگاهی.
• مثال ها : مخازن نگهداری واکسن ها در دماهای بسیار پایین (زیر صفر درجه سانتیگراد) با عایق بندی خلاء برای حفظ اثربخشی. مخازن فرآوری داروها با سیستم کنترل دمای دقیق برای جلوگیری از تخریب مواد حساس. مخازن حمل و نقل داروهای حساس با سیستم های مانیتورینگ دما و GPS.
• استانداردها : GMP (دستورالعمل تولید خوب) USP (فارماکوپه ایالات متحده) EP (فارماکوپه اروپا) ISO ۱۳۴۸۵ (استاندارد سیستم مدیریت کیفیت برای تجهیزات پزشکی). این استانداردها بر کیفیت خلوص ایمنی و قابلیت ردیابی مواد دارویی تاکید دارند.

۴. صنایع نفت و گاز

• نگهداری گازهای مایع (LNG, LPG) : گاز طبیعی مایع (LNG) گاز پروپان مایع (LPG) نیتروژن مایع اکسیژن مایع.
• مثال ها : مخازن بزرگ LNG در ترمینال های واردات و صادرات گاز با عایق بندی خلاء چندلایه برای کاهش تبخیر. مخازن حمل و نقل LNG با کشتی های LNG با عایق بندی خلاء و سیستم های تبخیر مجدد. مخازن ذخیره سازی LPG در پالایشگاه ها و پتروشیمی ها با سیستم های خنک کننده.
• استانداردها : API ۶۲۰ (استاندارد طراحی و ساخت مخازن بزرگ جوشکاری شده برای ذخیره سازی مایعات در دماهای پایین) NFPA ۵۹A (استاندارد تولید ذخیره سازی و جابجایی LNG) IGC Code (کد بین المللی ساخت و تجهیزات کشتی های حمل گازهای مایع). این استانداردها بر ایمنی استحکام ساختاری در دماهای پایین و جلوگیری از تبخیر گازهای مایع تاکید دارند.

۵. صنایع هوافضا و نظامی

• نگهداری سوخت های موشک و پیشرانه ها : هیدروژن مایع اکسیژن مایع سوخت های هایپرگولیک.
• مثال ها : مخازن سوخت موشک های فضایی با عایق بندی خلاء و سیستم های تبخیر صفر برای ماموریت های طولانی مدت. مخازن حمل و نقل سوخت های موشک با سیستم های ایمنی و مهاربندی ویژه. مخازن نگهداری اکسیژن مایع برای سیستم های تنفسی در هواپیماها و فضاپیماها.
• استانداردها : MIL-STD-۸۱۰ (استاندارد تست های محیطی تجهیزات نظامی) NASA-STD-۵۰۰۵ (استاندارد طراحی و ساخت مخازن تحت فشار برای فضاپیماها) EN ۹۱۰۰ (استاندارد سیستم مدیریت کیفیت برای صنایع هوافضا). این استانداردها بر عملکرد قابل اطمینان در شرایط سخت محیطی ایمنی بالا و وزن کم تاکید دارند.

بررسی استانداردهای بین المللی و فناوری های پیشرفته مرتبط

صنعت منابع دوجداره به طور مداوم در حال پیشرفت است و استانداردهای بین المللی و فناوری های پیشرفته نقش مهمی در بهبود عملکرد ایمنی و کارایی این منابع ایفا می کنند.

استانداردهای بین المللی کلیدی

• ASME Boiler and Pressure Vessel Code (BPVC) : معتبرترین استاندارد جهانی برای طراحی ساخت بازرسی و آزمایش مخازن تحت فشار. بخش VIII این استاندارد به طور خاص به مخازن تحت فشار غیر آتش نشانی می پردازد و بخش XII به مخازن حمل و نقل.
• EN ۱۳۴۴۵ : Unfired Pressure Vessels : استاندارد اروپایی مشابه ASME BPVC که الزامات طراحی ساخت و بازرسی مخازن تحت فشار را تعیین می کند.
• API Standards : موسسه نفت آمریکا (API) استانداردهای متعددی برای صنایع نفت و گاز منتشر کرده است که شامل استانداردهای مربوط به مخازن ذخیره سازی (مانند API ۶۵۰ و API ۶۲۰) و تجهیزات مرتبط می شود.
• ISO Standards : سازمان بین المللی استانداردسازی (ISO) استانداردهای جامعی در زمینه های مختلف از جمله سیستم های مدیریت کیفیت (ISO ۹۰۰۱) سیستم های مدیریت ایمنی (ISO ۴۵۰۰۱) و استانداردهای خاص محصول (مانند ISO ۲۱۰۲۹ برای مخازن کرایوژنیک) منتشر کرده است.

فناوری های پیشرفته مرتبط

• مواد عایق پیشرفته : توسعه مواد عایق جدید با رسانایی حرارتی بسیار پایین مانند عایق های خلاء چندلایه (MLI) آئروژل ها و نانومواد امکان دستیابی به راندمان عایق بندی بالاتر و کاهش ابعاد و وزن مخازن را فراهم کرده است.
• فناوری خلاء پیشرفته : بهبود روش های ایجاد و نگهداری خلاء بالا در فضای بین دو دیواره از جمله استفاده از پمپ های خلاء با راندمان بالا جاذب های گاز پیشرفته و روش های آب بندی نوین باعث افزایش طول عمر و کارایی عایق بندی خلاء شده است.
• جوشکاری پیشرفته : استفاده از روش های جوشکاری پیشرفته مانند جوشکاری اصطکاکی اغتشاشی (FSW) و جوشکاری لیزری کیفیت جوش و خواص مکانیکی اتصالات را بهبود بخشیده و امکان ساخت مخازن با هندسه های پیچیده و مواد خاص را فراهم کرده است.
• سنسورها و سیستم های پایش هوشمند : استفاده از سنسورهای فیبر نوری سنسورهای بی سیم و سیستم های پایش آنلاین برای نظارت بر دما فشار سطح خلاء و وضعیت عایق بندی امکان تشخیص زودهنگام مشکلات و بهینه سازی عملکرد مخزن را فراهم کرده است.
• مدل سازی و شبیه سازی پیشرفته : استفاده از نرم افزارهای تحلیل المان محدود (FEA) و دینامیک سیالات محاسباتی (CFD) برای طراحی و بهینه سازی منابع دوجداره امکان پیش بینی دقیق عملکرد حرارتی و مکانیکی و کاهش هزینه های طراحی و ساخت را فراهم کرده است.

چالش ها و محدودیت های فنی

منابع دوجداره با وجود مزایای فراوان با چالش ها و محدودیت های فنی نیز مواجه هستند که در طراحی ساخت و بهره برداری باید مدنظر قرار گیرند.

• هزینه بالا : ساخت منابع دوجداره به دلیل پیچیدگی بیشتر استفاده از مواد خاص و فناوری های پیشرفته هزینه بالاتری نسبت به مخازن تک دیواره دارد.
• پیچیدگی ساخت : ساخت منابع دوجداره به دلیل نیاز به جوشکاری دقیق عایق بندی و ایجاد خلاء (در صورت نیاز) پیچیده تر و زمان برتر از مخازن تک دیواره است.
• حساسیت به آسیب : دیواره خارجی منابع دوجداره به ویژه در نوع خلاء نسبت به آسیب های مکانیکی حساس تر است و ضربه یا سوراخ شدن دیواره خارجی می تواند منجر به از بین رفتن خلاء و کاهش راندمان عایق بندی شود.
• مشکلات نگهداری خلاء : در منابع دوجداره با عایق بندی خلاء حفظ خلاء در طولانی مدت و تشخیص و رفع نشتی های احتمالی خلاء می تواند چالش برانگیز باشد.
• محدودیت های دمایی و فشاری : هر نوع منبع دوجداره برای محدوده دمایی و فشاری خاصی طراحی شده است و استفاده از آن در شرایط خارج از محدوده طراحی می تواند خطرناک باشد.
• وزن و ابعاد : منابع دوجداره به دلیل داشتن دو دیواره و فضای عایق بندی معمولاً وزن و ابعاد بیشتری نسبت به مخازن تک دیواره با ظرفیت مشابه دارند.

نکات کلیدی برای بهینه سازی و بهبود عملکرد

برای بهینه سازی عملکرد و افزایش طول عمر منابع دوجداره رعایت نکات کلیدی زیر ضروری است :

• انتخاب مواد مناسب : انتخاب مواد با توجه به نوع سیال دما فشار شرایط محیطی و استانداردهای مربوطه. استفاده از فولادهای ضد زنگ با کیفیت بالا برای دیواره داخلی و مواد عایق با راندمان بالا برای فضای بین دو دیواره.
• طراحی بهینه : طراحی مخزن با توجه به استانداردهای معتبر و با استفاده از نرم افزارهای تحلیل مهندسی. بهینه سازی ضخامت دیواره ها نوع عایق بندی و سیستم های پشتیبانی.
• اجرای دقیق ساخت : رعایت دقیق دستورالعمل های ساخت و استفاده از روش های جوشکاری و عایق بندی مناسب. انجام تست های غیرمخرب (NDT) برای اطمینان از کیفیت جوش ها و عایق بندی.
• نصب صحیح : نصب مخزن بر اساس دستورالعمل های سازنده و رعایت الزامات ایمنی. اطمینان از تراز بودن و پایداری مخزن.
• بهره برداری و نگهداری منظم : بهره برداری از مخزن در محدوده شرایط طراحی و رعایت دستورالعمل های بهره برداری. انجام بازرسی های دوره ای و نگهداری پیشگیرانه. پایش مداوم دما فشار سطح و خلاء (در صورت وجود).
• استفاده از فناوری های پیشرفته : به کارگیری فناوری های پیشرفته مانند عایق های نوین سنسورهای هوشمند و سیستم های پایش آنلاین برای بهبود عملکرد و افزایش ایمنی.

نتیجه گیری علمی و تخصصی

منابع دوجداره به عنوان راهکاری موثر برای نگهداری و فرآوری مواد حساس به دما و فشار نقش کلیدی در صنایع مختلف ایفا می کنند. طراحی ساخت و بهره برداری صحیح این منابع نیازمند دانش فنی تخصصی رعایت استانداردهای بین المللی و به کارگیری فناوری های پیشرفته است. با توجه به پیشرفت های مداوم در زمینه مواد عایق بندی و فناوری های پایش انتظار می رود که منابع دوجداره در آینده نقش مهم تری در صنایع گوناگون ایفا کرده و کارایی و ایمنی فرآیندهای صنعتی را بهبود بخشند. استفاده از روش های مدل سازی و شبیه سازی پیشرفته در طراحی و بهینه سازی منابع دوجداره امکان کاهش هزینه ها افزایش راندمان و بهبود عملکرد را فراهم می آورد. همچنین توسعه سیستم های پایش هوشمند و نگهداری پیشگیرانه نقش مهمی در افزایش طول عمر و اطمینان پذیری این منابع خواهد داشت.
