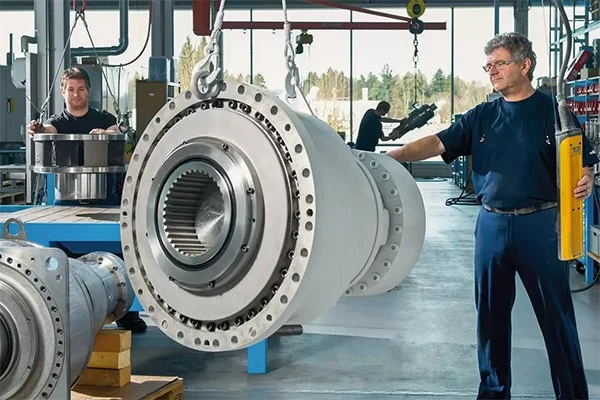

ساخت گیربکس خورشیدی

گیربکس خورشیدی یا سیاره ای چیست؟

گیربکس خورشیدی برای انتقال بیشترین گشتاور در کم حجم ترین ابعاد ممکن که اصطلاحا به آن چگالی گشتاور می گویند، استفاده می شود. گیربکس خورشیدی شامل یک دنده خورشیدی (مرکزی) که با دنده هرزگرد سیاره ای یا پینیون که روی محور نگهدارنده آن به طور یکپارچه روی قفسه یا حامل سیاره ای قرار گرفته و قفسه هم در داخل دنده داخلی یا رینگی احاطه شده است.

گیربکس سیاره ای یا خورشیدی جدیدترین گیربکس عرضه شده برای صنعت می باشد. علت نام گذاری آن نحوه قرار گیری چرخدنده ها و حرکت آن است. تنش های محرک روی دندانه زیادی وارد می شود لذا بار متعادل می شود بنابراین این طرح دوام زیادتری پیدا می کند. دنده گیربکس خورشیدی نسبت به دنده استاندارد می تواند مقاوم تر باشد و گشتاورهای زیاد را انتقال نماید.

خورشید

مشخصات فنی گیربکس خورشیدی

عضو های مجموعه خورشیدی (رینگی، خورشیدی، قفسه) در گيربكس های اتوماتیک به وسیله ی کلاچ ها و باندهایی ثابت و یا محرک می شوند. در حالت کلی می توان پنج حالت مختلف را در مجموعه مورد بررسی قرار داد. البته باید دانست که مجموعه نمی تواند پنج حالت را در گيربكس داشته باشد. در گيربكس ها برای ایجاد نسبت دنده ی مناسب از دو و یا سه مجموعه استفاده می کنند.

در موتور گیربکس دنده خورشیدی چرخ دنده ها روی هم لغزیده و حول محورمیانی دنده (خورشیدی) دوران می کنند یک دنده خورشیدی از چرخ دنده خورشیدی و رینگی بادنده و تعدادی دنده ستاره ای و یک حلقه قفسه چرخ دنده های ستاره ای را تشکیل می دهد. در سیستم دنده خورشیدی که دارای سه جزء اصلی می باشد یکی از این سه جز باید ثابت باشد تا دو جزء دیگر به عنوان محرک و متحرک نیرو را منتقل کنند.

طرز کار و معرفی اجزای گیربکس خورشیدی

گیربکس خورشیدی از یک چرخدنده مرکزی که دنده خورشیدی نیز نامیده می شود تشکیل شده است که بوسیله سه عدد چرخدنده دورتادور آن احاطه شده است. این چرخدنده ها را پینیون یا سیاره یا چرخدنده هرزگرد نیز می نامند. پینیون ها و چرخدنده مرکزی بوسیله یک بازو به همدیگر متصل هستند. تمامی مجموعه بر روی صفحه ای قرار دارد که کریر نامیده می شود. پینیون ها درون یک رینگ دندانه دار می چرخند و حرکت دورانی دارند. نیروی محرک به چرخدنده مرکزی منتقل می شود و باعث چرخش پینیون ها می شود. حرکت سیاره ها باعث چرخش بازو می شود و نیرو و گشتاور را منتقل می کند. نمایندگی گیربکس خورشیدی تولید کننده انواع گیربکس های خورشیدی با کیفیت در ایران می باشد.

هر استیج یا طبقه گیربکس خورشیدی دور را تا حدود 1:7 کاهش می دهد و به همان نسبت باعث افزایش گشتاور می شود. گیربکس های خورشیدی معمولا یک تا چهار طبقه دارند و برای دورهای خیلی پایین بجای طبقه پنجم از طبقه زاویه ای (90 درجه) استفاده می کنند.

انواع گیربکس خورشیدی بر اساس نوع اتصال

گیربکس خورشیدی به صورت هالو شافت ورودی، تک خار، فلنچ دار (MC)، پایه دار (UC)، شافت ماده (FS) عرضه می شود.

گیربکس خورشیدی استپ موتور و سروو موتور

نکات قابل توجه در بررسی حالت ها

  • به تعداد دنده های خورشیدی، تعداد دنده های رینگی و تعداد دنده های قفسه توجه شود.
  • منظور از محرک، عضوی است که گشتاور ورودی به آن وارد می شود و نیرو را به عضو متحرک منتقل می کند.
  • نسبت دنده = تعداد دنده های متحرک تقسیم بر تعداد دنده های محرک

حالت های مختلف دستگاه:

  • قانون خلاص: هیچ عضوی درگیر نمی باشد.
  • قانون مستقیم که کافی است دو عضو با هم یکپارچه شوند.
  • دنده عقب: در این حالت قفسه ثابت می شود و دو حالت خواهیم داشت که حالت مطلوب آن این است که خورشیدی محرک باشد و رینگی متحرک باشد. چون در این حالت افزایش گشتاور خواهیم داشت. حالت دوم افزایش نسبت دنده خواهیم داشت که برای دنده عقب مناسب نیست.
  • قانون دنده سنگین دو حالت دارد.
    • (قفسه متحرک – رینگی محرک – خورشیدی ثابت)
    • (قفسه متحرک – رینگی ثابت – خورشیدی محرک) بیشترین افزایش گشتاور
  • قانون اور درایو:
    • (قفسه محرک – رینگی ثابت – خورشیدی متحرک) بیشترین افزایش نسبت دنده
    • (قفسه محرک – رینگی متحرک – خورشیدی ثابت)

بررسی انتقال قدرت در مجموعه گیربکس خورشیدی

برای بررسی حالت ها باید ادراک خوبی داشت تا جهت دور اجزا را مجسم کرد. اگر ماکت این مجموعه را داشته باشید درک آن آسان تر خواهد بود. برای هر دنده باید جهت دور خورشندی، رینگی، قفسه و پینیون ها را باید درنظر گرفت.

جهت چرخش رینگی و پینیون به علت دنده داخلی بودن رینگی همواره موافق یکدیگر و جهت چرخش خورشیدی و پینیون مخالف هم هستند، مانند دو چرخ دنده خارجی.

بررسی یکی از حالت ها (قانون دنده سنگین) خورشیدی محرک – قفسه متحرک – رینگی ثابت

همانطور که مشاهده می کنید قدرت (دور) از خورشیدی که موافق عقربه های ساعت می چرخد به قفسه منتقل می شود، چون رینگی ثابت است در نتیجه پینیون ها مخالف می چرخند. جهت چرخش قفسه (خروجی ) در جهت موافق خواهد بود چون راه گریزی ندارد.

فیلم آموزشی گیربکس خورشیدی، اجزاء و قطعات

نحوه نصب گیربکس خورشیدی

مزایای موتور گیربکس خورشیدی نسبت به هلیکال و حلزونی

  1. این گیربکس ها به دلیل اینکه نسل جدید گیربکس های دنیا می باشند دارای ساختار متالوژی برتری هستند و به علت ساختار این گیربکس ها سطح درگیری دنده ها تا دو برابر افزایش یافته که این امر باعث کاهش فشار به دنده ها و افزایش عمر کارکرد این گیربکس ها می گردد.
  2. حجم کم این گیربکس ها به دلیل نحوه قرارگیری چرخ دنده ها از دیگر محاسن آنها می باشد که کار با این گیربکس ها را راحتر می کند.
  3. به علت ساختر درونی این محصولات، تعمیرات آنها بسیار راحت و سریع می باشد که این امر باعث کاهش نگرانی مصرف کننده در زمینه تعمیرات و نگهداری می شود.
  4. دارای راندمان بسیار بالا تا 98%
  5. طول عمر بالا به دلیل تقسیم متوازن بار در بین طبقات
  6. لقی بسیار ناچیز به دلیل دقت بالا در ماشین کاری دنده ها
  7. امکان کوپل بسیار ساده با بسیاری از مولدهای قدرت (الکتروموتور)

کاربرد گیربکس خورشیدی یا سیاره ای

موتور گیربكس های خورشیدی با توجه به راندمان بالا، ابعاد كوچك، نصب و نگهداری آسان و قیمت مناسب با سرعت بالایی جایگاه وسیعی در صنایع مختلف پیدا كردند. برخی از كاربری های گیربكس های دنده خورشیدی عبارتند از:

  • گیربکس میكسر صنایع آب و فاضلاب، میكسر صنایع معدنی، میكسر قیر
  • گیربکس خطوط نورد فولاد
  • گیربکس توربین بادی
  • گیربکس آسیاب خردكن مواد معدنی
  • گیربکس بال میل صنایع سیمان
  • گیربکس وینچ كشنده
  • گیربکس تیکنر
  • گیربکس بچینگ
  • گیربکس نورد
  • گیربکس رولینگ
  • گیربکس نوار نقاله
  • گیربکس کانوایر
  • گیربکس صنایع بسته بندی

تعمیر گیربکس خورشیدی

گیربکس خورشیدی بر اساس نوع متریال استفاده شده برای دنده ها دارای مقاوم بالایی است اما در صورت خرابی هر کدام از چرخدنده های گیربکس، قابلیت تعویض دارند. شما می توانید جهت خرید قطعه مورد نظر در صورت امکان وجود با کارشناسان ما تماس بگیرید. لازم به ذکر است روغن از پارامتر های ضروری مورد استفاده در گیربکس خورشیدی است. سطح روغن درون پوسته گیربکس همواره بازدید شود. می توان جهت افزایش قابلیت اطمینان و کاهش ریسک خرابی گیربکس به دلیل نداشتن روغن از مخزن روغن متصل به گیربکس استفاده نمود.

روغن علاوه بر خاصیت روانکاری چرخدنده، باعث خنک کاری قطعات داخلی گیربکس (که به دلیل تجمع زیاد چرخدنده در فضا کم همچنین انرژی گشتاور بالا ایجاد می شود.) است. همچنین باعث کمتر شدن صدای چرخدنده ها و محافظت از آن ها در برابر خوردگی است.

بهتر است روغن مصرفی برای این نوع گیربکس دارای مواد EP باشد تا انتقال حرارت بهتری صورت پذیرد.

برای طولانی تر کردن عمر مفید گیربکس پس از راه اندازی و کارکرد 100 ساعته روغن آن تعویض گردد.

در مراحل بعدی می توانید پس از گذشت 1000 ساعت کار، اقدام به تعویض آن نمایید.

خدمات قابل ارائه توسط هایپر صنعت فامکو

گروه صنعتی فامکو، با هفده واحد تخصصی فروش، آمادگی خود را جهت ارائه هر گونه اطلاعات اعم از مشخصات فنی، لیست قیمت و کاتالوگ گیربکس خورشیدی و همچنین واردات هر گونه گیربکس آلمانی، ایتالیایی، ترک (ترکیه)، ژاپنی و چینی اعلام می دارد.

برند های قابل ارائه در گروه صنعتی فامکو عبارتند از ، ، ، ،

لطفا جهت دسترسی به هرگونه اطلاعات فنی اعم از کاتالوگ گیربکس خورشیدی و لیست قیمت گیربکس خورشیدی، محصول مورد نظر را از منوی بالا انتخاب نمایید.
